| 型式 | RONDCOM系列 | |||||
| RONDCOM43C-S | RONDCOM43C | RONDCOM41C | RONDCOM31C | |||
| 测量方式 | 手动 | |||||
| 测量范围 | 最大测量直径 | φ 200mm | φ 250mm | |||
| 左右移动范围（R轴) | 100mm | 125mm | ||||
| 上下移动范围（Z轴) | 标准 | 300mm | 200mm | |||
| 高立柱 | - | 500mm | - | |||
| 最大装载直径 | φ400nn | |||||
|
最大测量 高度 |
标准 | 300mm | 200mm | |||
| 高立柱 | - | 500mm | - | |||
| 旋转精度 |
半径方向 JISB7451-1997 |
（0.02＋6H/10000）μm | （0.04+6H/10000）μm | |||
| H：从工作台表面至测量点的高度mm | ||||||
| 直线度精度 |
上下方向 （Z轴) |
标准 |
0.25μm/100mm、 0.8μm/300mm |
0.5μm/100mm、 1.5μm/300mm |
- | |
| 高立柱 | - |
0.5μm/100mm、 2.5μm/490mm |
- | |||
| 半径方向（R轴） | 0.2μm/10mm | - | ||||
| 行度精度 |
上下方向 （Z轴) |
标准 | 1.55μm/300mm | 3μm/300mm | - | |
| 高立柱 | - | 1μm/100mm | - | |||
| 半径方向（R轴） | （0.3+0.1L/10）μm | - | ||||
| 转速（θ轴） | 6/min | |||||
| 上下移动速度（Z轴） | 测量速度（移动速度） | 0.6、1.5、3、6mm/s （Max15mm/s） | 5mm/s | |||
| 半径方向速度（R轴） | 测量速度（移动速度） | 0.6、1.5、3、6mm/s | 5mm/s | |||
| 自动停止精度 | Z轴/R轴 | ±5μm | ||||
| 回转工作台 | 工作台外径 | φ 148mm | ||||
|
调节范围 （对中/倾斜） |
±2mm/±1゜ | |||||
| 承载重量 | 15kg | 25kg | ||||
| 传感器 | 测量范围/测量力 | ±400μm/70mN | ||||
| 测针形状 | Φ1 .6mm超硬合金球 | |||||
| 测针长度 | L54.5mm | L15.5mm | ||||
| 滤波器种类 | 数字滤波器 | 高斯/2RC/花键/ （可靠性）多槽轴 | ||||
| 截止值 |
回转方向 （θ轴） |
低通 |
15、50、150、500波峰/转、 15～500波峰/转内任意 |
|||
| 带通 | 1～500波峰/转 | |||||
|
直动方向 （Z轴） |
低通 |
0.025、0.08、0.25、0.8、2.5、8mm （可以0.0001mm为单位进行设定） |
- | |||
| 测量倍率 | 50～100k | |||||
| 形状误差的圆度评价 |
MZC（最小领域中心法）、LSC（最小二乘中心法）、 MIC（最大内接中心法）、MCC（最小外切中心法）、 N.C. （无补偿）、MULTI （复合设定 |
|||||
| 测量项目 | 旋转方向 |
圆度、平面度、平行度、同心度、同轴度、 垂直度、厚度偏差、跳动 |
||||
| 圆柱度、径向偏差 | - | |||||
| 直动方向 |
直线度（Z）、锥度比、 圆柱度、垂直度、平行度 |
- | ||||
| 分析处理功能 |

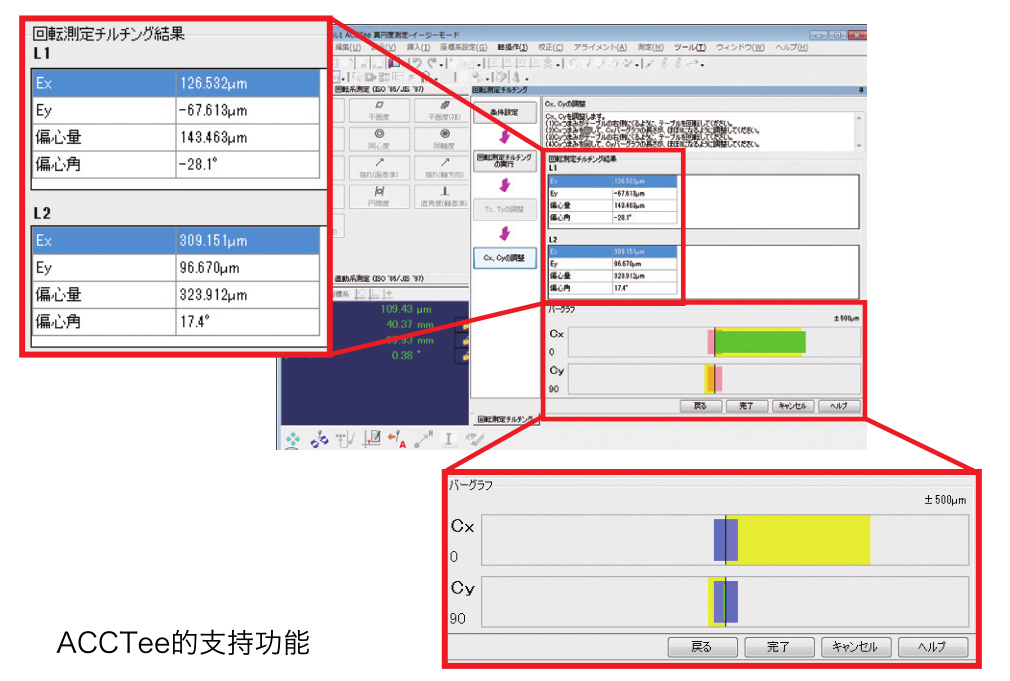

支持调平/调心功能、 缺口处理功能（上下线/角度/光标）、 圆度评价方法的组合、设计值比对功能、 圆柱立体形状显示（描线、阴影、等高线）、实时显示、 形状特性曲线显示 （负荷曲线、振幅分布曲线、功率谱） 半自动测量功能 |
|||||
| 显示部（彩色显示器） | 17英寸LCD | |||||
| 显示项目 |
测量条件、测量参数、备注、打印机输出条件、 形状图形（展开/立体）、错误信息等 |
|||||
| 记录方式 | 彩色打印机/激光打印机（选配） | |||||
| 参数 | 电源（需指示电压） |
AC100～120V±10%、AC220～240V ±10％、50/60Hz （需接地） |
||||
| 消耗功率 | 600VA（不包括打印机部分） | |||||
| 气源 | 供给压力 | 0.35～0.7MPa | ||||
| 使用压力 | 0.3MPa | |||||
| 空气消耗量 | 30NL/min | |||||
|
本体的 气源接头 |
外径 φ 8mm的快速气管接头 | |||||
|

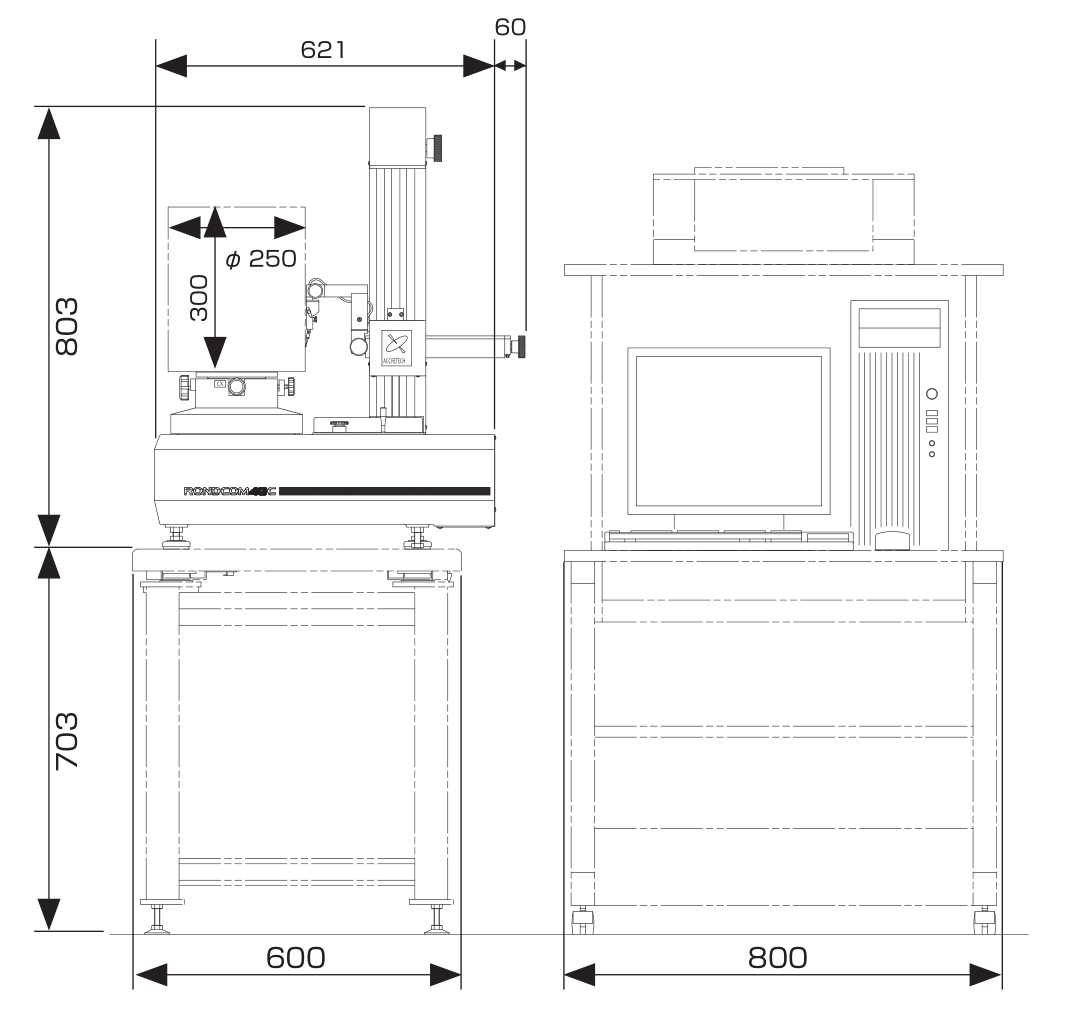

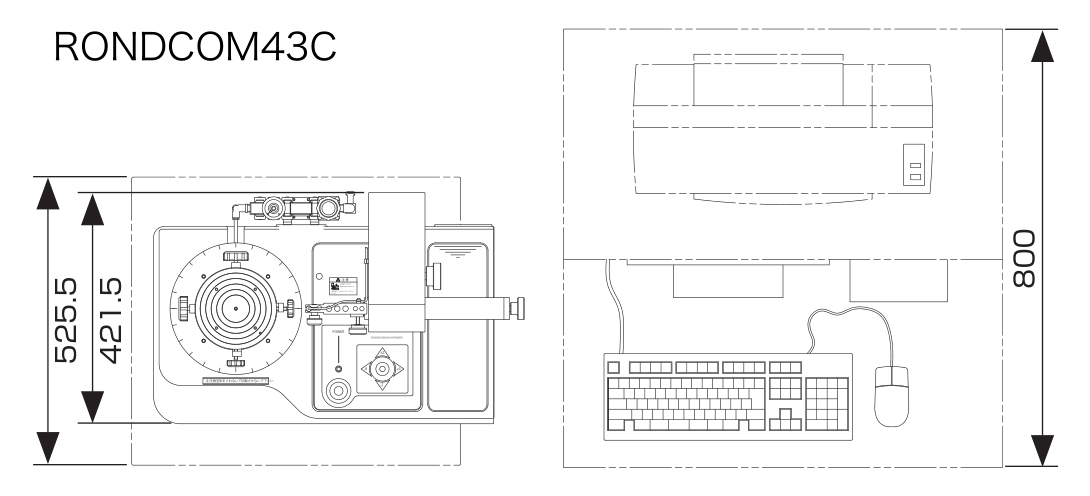

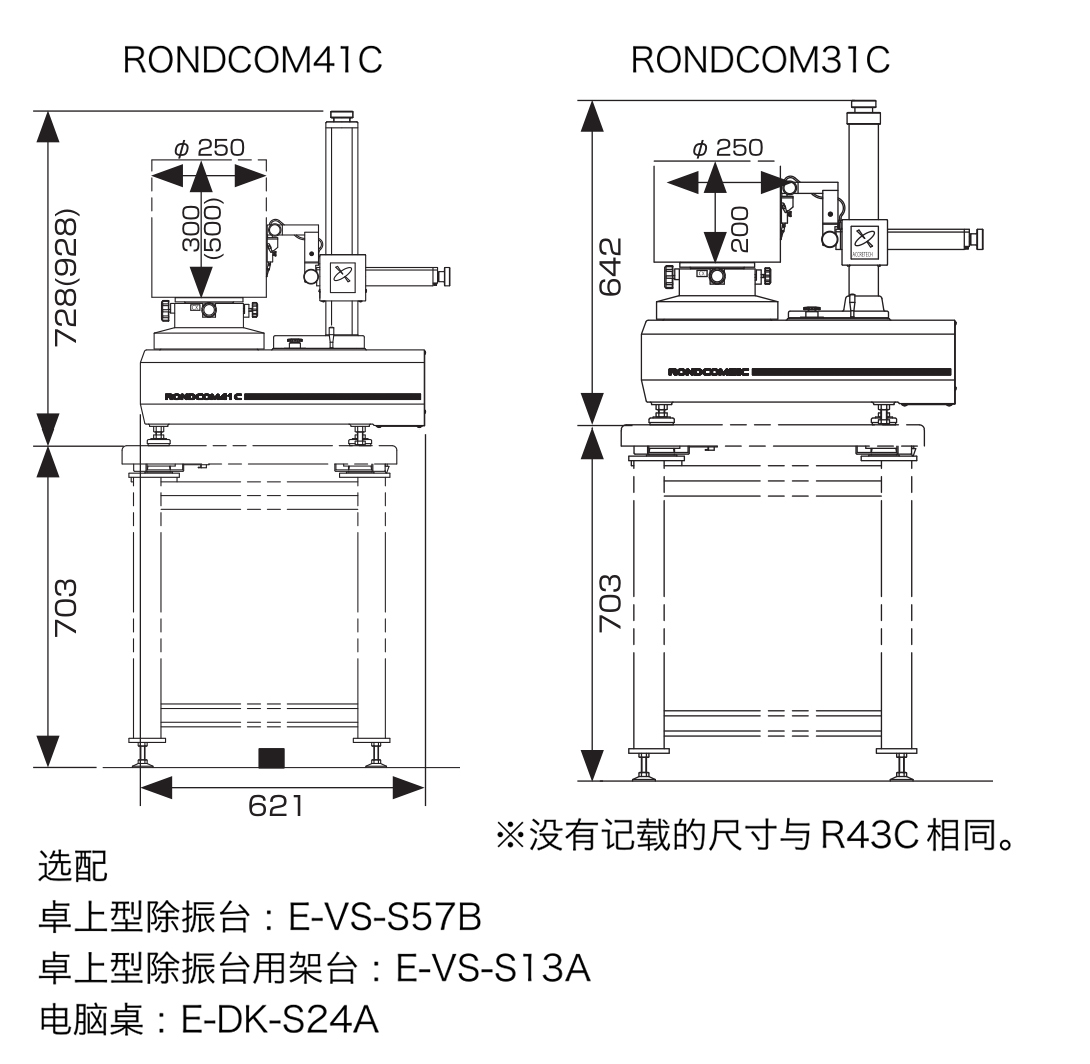

设置尺寸 （WxDxH）mm |
标准 | 1800x1000x1800 | 1800x1000x1700 | 1800x1000x1700 | ||
| 高立柱 | - | 1800x1000x1900 | - | |||
| 质量 | 标准 | 130kg | 120kg | |||
| 高立柱 | - | 140kg |
-
|
|||
